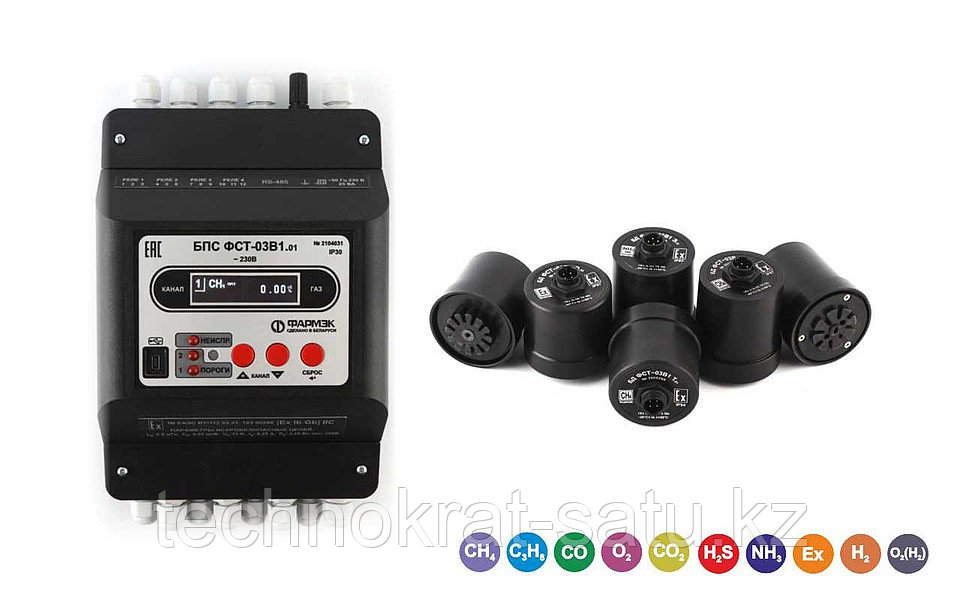

Блоки датчиков ФСТ-03В1

Блоки датчиков взрывозащищенного исполнения типа ФСТ-03В1 предназначены для непрерывного автоматического измерения объемной доли метана (CH4), пропана (C3Н8), массовой концентрации угарного газа (CO), кислорода (O2), аммиака (NH3), водорода (Н2), сероводорода (Н2S, углекислого газа (СО2), кислорода в водороде (О2(Н2)), а так же довзрывных концентраций газов и паров (Ex) и выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объемной доли газов.

Область применения:

Промышленные и гражданские объекты, где возможно образование взрывоопасных и отравляющих газовых смесей, представляющих угрозу здоровью и жизнедеятельности персонала.

БД содержит в своем составе первичный газовый преобразователь (сенсор) на термокаталитическом, электрохимическом или оптическом принципе. БПС ФСТ-03В1 обеспечивает формирование питающего напряжения для БД, прием информации о загазованности от БД, управление внешними исполнительными устройствами. БД и БПС соединяются по двух проводной линии связи – интерфейс типа А.

Отличительные особенности:

• к 1-ому блоку питания и сигнализации (БПС) можно подключить до 8-ми шт. выносных блоков датчиков (БД) любой конфигурации;

• отсчетное устройство для индикации концентрации, которую измеряет БД и (или) световую и звуковую сигнализацию полученных от БД сигналов превышения порогов;
• возможность одновременного контроля нескольких точек, до количества каналов БПС;
• коммутацию электрической цепи для управления внешними исполнительными устройствами;
• контроль работоспособности каждого канала;
• возможность накопления информации о загазованности и обмен информацией с внешними устройствами по интерфейсу RS-485 или 1wOk. При поставке прибор имеет адрес 1 на шине RS485 (1wOk).

Для увеличения числа релейных выходов управления внешними исполнительными устройствами прибор может быть укомплектован блоком релейного расширения (БРР) ФСТ-03В1.

Характеристики БД ФСТ-03В1:

Технические характеристики БПС ФСТ-03В1:

Сохраняет работоспособность при отклонении напряжения питания:

1. БПС 220В от 207 В до 253 В, частотой (50±1) Гц;
2. БПС 24 В от 18 В до 36 В

• Время установления рабочего режима ФСТ-03В1 составляет не более 2 мин.
• Параметры силовых реле БПС для управления внешними исполнительными устройствами: коммутируемый ток, не более 5А, коммутируемое напряжение, не более 230В.
• Норма средней наработки на отказ по каждому каналу с учетом технического обслуживания – не менее 15000 ч.
• БПС ФСТ-03В1 имеет искробезопасные выходные цепи уровня “ib”, маркировку взрывозащиты – [Ех ib Gb] IIC, соответствует ГОСТ 31610.11-2014 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
• Средний срок службы БПС не менее 10 лет.

Дополнительные характеристики БПС ФСТ-03В1:

Поддерживаемые газы:

Термокаталитические сенсоры (Т):

• Метан (CH₄)
• Пропан (C₃H₈)
• Водород (H₂)
• Довзрывные концентрации газов и паров (Ex)

Оптические сенсоры (О):

• Метан (CH₄)
• Углекислый газ (CO₂)
• Довзрывные концентрации газов и паров  (Ex)

Электрохимические сенсоры (Э):

• Кислород (O₂)
• Кислород в водороде (O₂(H₂))
• Угарный газ (CO)
• Сероводород (H₂S)
• Аммиак(NH₃)

Назначение:

Блоки датчиков взрывозащищенного исполнения типа ФСТ-03В1 предназначены для непрерывного автоматического измерения объемной доли метана (CH₄), пропана (C₃Н₈), массовой концентрации угарного газа (CO), кислорода (O₂), аммиака (NH₃), водорода (Н₂), сероводорода (Н₂S, углекислого газа (СО₂), кислорода в водороде (О₂(Н₂)), а так же довзрывных концентраций газов и паров (Ex) и выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объемной доли газов.

Система контроля загазованности построена на базе блоков датчиков ФСТ-03В1 (далее БД), которые аттестованы как измерители концентрации газа, блока (блоков) питания и сигнализации (далее БПС) и дополнительных вспомогательных блоков.
